캐드 치수 설정 하는 방법, 치수스타일 설정도 한번에

 캐드 도면에서 객체의 치수를 표시하는 선이나 점 또는 문자를 변경하는 방법에 대해 알려드리겠습니다. 캐드 치수 설정하는 방법을 통해 치수선, 기호, 화살표, 문자 등을 새로 만들거나 변경할 수 있습니다. 설정 방법은 치수스타일 관리자를 통해 설정할 수 있습니다.

 캐드 치수 설정 하는 방법

 캐드 치수 설정 하는 방법은 치수관리자 창을 들어가야 합니다. 치수 스타일 설정 단축키는 D입니다. 명령창에 D입력 후 엔터를 눌러주시면 됩니다.

오토캐드 단축키 모음

1. 치수 스타일 관리자 열기

 명령창에 단축키 D 또는 'DIMSTYLE' 입력 후 엔터를 눌러주시면 됩니다.

• 치수스타일 변경 - 변경할 스타일 선택하시고 수정을 눌러주시면 됩니다.
• 새로만들기 - 치수스타일 관리자 창의 새로 만들기를 클릭해 주시면 됩니다.

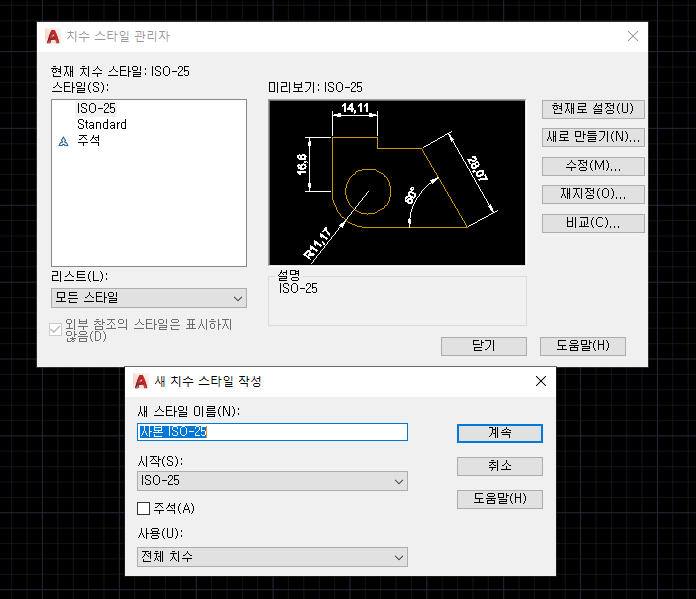

캐드 치수스타일 관리자

2. 치수 스타일 수정 또는 새로 만들기 선택

 치수스타일 새로 만들기 방법

1. 관리자 창의 새로만들기 클릭
2. 새 스타일 이름 입력 후 계속 클릭
3. 선, 기호, 화살표, 문자 등 치수 스타일에 대한 설정들을 입력해 주시면 됩니다.

 수정 방법

1. 관리자 창에서 수정 클릭
2. 각종 치수 스타일들을 수정해 주시면 됩니다.

3. 치수 설정 및 스타일 수정

 치수 스타일을 수정 또는 새로 만들기의 문자, 기호, 화살표 등을 설정 방법은 같습니다.

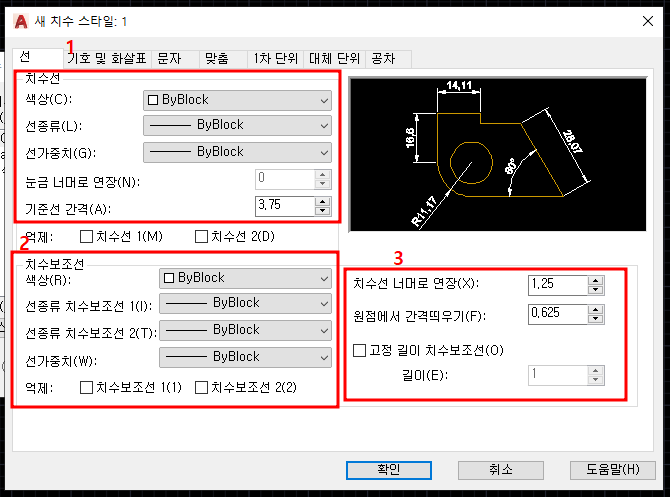

3-1 캐드 치수선

치수선 설정

1. 치수선 색상은 각 도면, 회사마다 지정색이 있을 수 있습니다. 지정된 색으로 설정해 주시거나 원하시는 색상을 선택해 주시면 됩니다. 선종류는 By Layer가 기본입니다.
2. 치수보조선 - 치수  보조선은 객체의 치수시작과 끝을 알려주는 선입니다. 치수선 색상과 동일하게 해 주시면 됩니다.

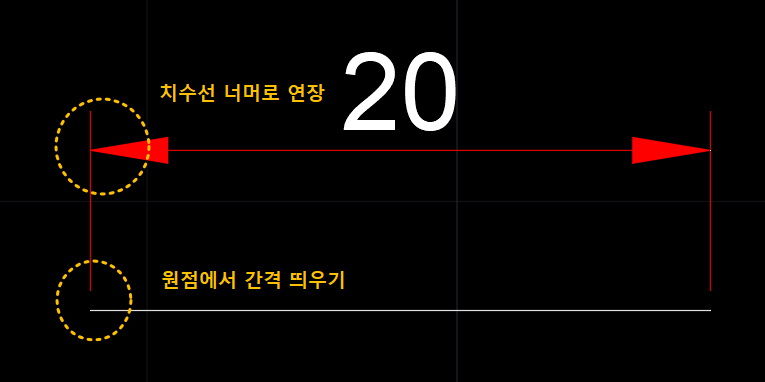

3. 치수선 너머로 연장 - 치수선 끝부분보다 치수 보조선이 더 길어지는 설정입니다. 원점에서 간격 띄우기 - 객체 치수 끝부분에서 치수 보조선이 띄어지는 간격입니다.

치수 보조선

3-2  캐드 기호 및 화살표

• 기호 및 화살표 수정은 정해진 모양이나 크기를 설정해 주시면 됩니다.
• 대부분 닫고 채움을 많이 사용합니다.
• 중심표식은 없음으로 설정하거나 표식에서 지정해 주시면 됩니다.
• 나머지 설정은 기본 설정을 사용하면 됩니다.

기호 화살표 설정

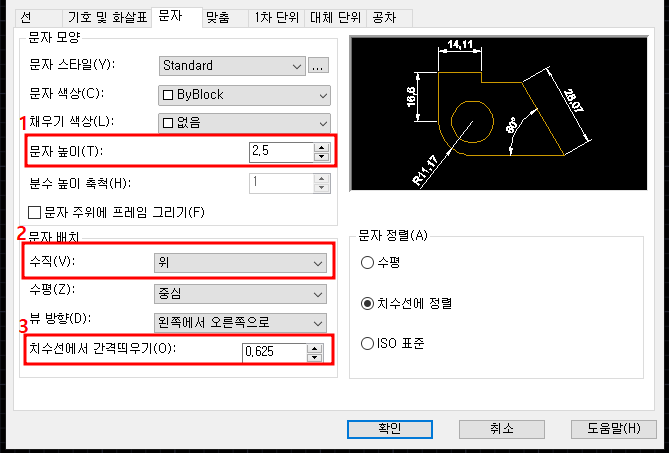

3-3 캐드 문자스타일

• 문자 스타일은 글꼴을 말합니다. 회사에서 정해진 문자 스타일 또는 원하시는 문자 스타일을 선택해 주시면 됩니다.
• 문자색상은 도면에서 원하는 색상이나 회사에서 정해진 색상을 사용하면 됩니다.
• 문자높이는 글자의 크기를 말합니다. 도면 객체의 크기를 고려해서 입력해 주시면 됩니다.
• 문자배치는 위쪽을 주로 사용합니다. 문자 정렬은 치수선에 정렬로 해주시면 됩니다.
• 치수선에서 간격 띄우기는 치수선과 문자사이의 간격을 뜻합니다.

문자설정

 캐드 치수 설정에 가장 사용이 많은 부분만 설명드렸습니다. 맞춤, 1차 단위, 대체단위, 공차 등은 기본 설정으로 사용하시면 됩니다. 캐드 치수 스타일 설정을 할 때에는 회사마다 차이가 있습니다. 만약 실무에서 치수스타일 변경을 할 때에는 도면의 특성 또는 회사 도면 설정을 확인하시고 변경하시는 것을 추천드립니다.
